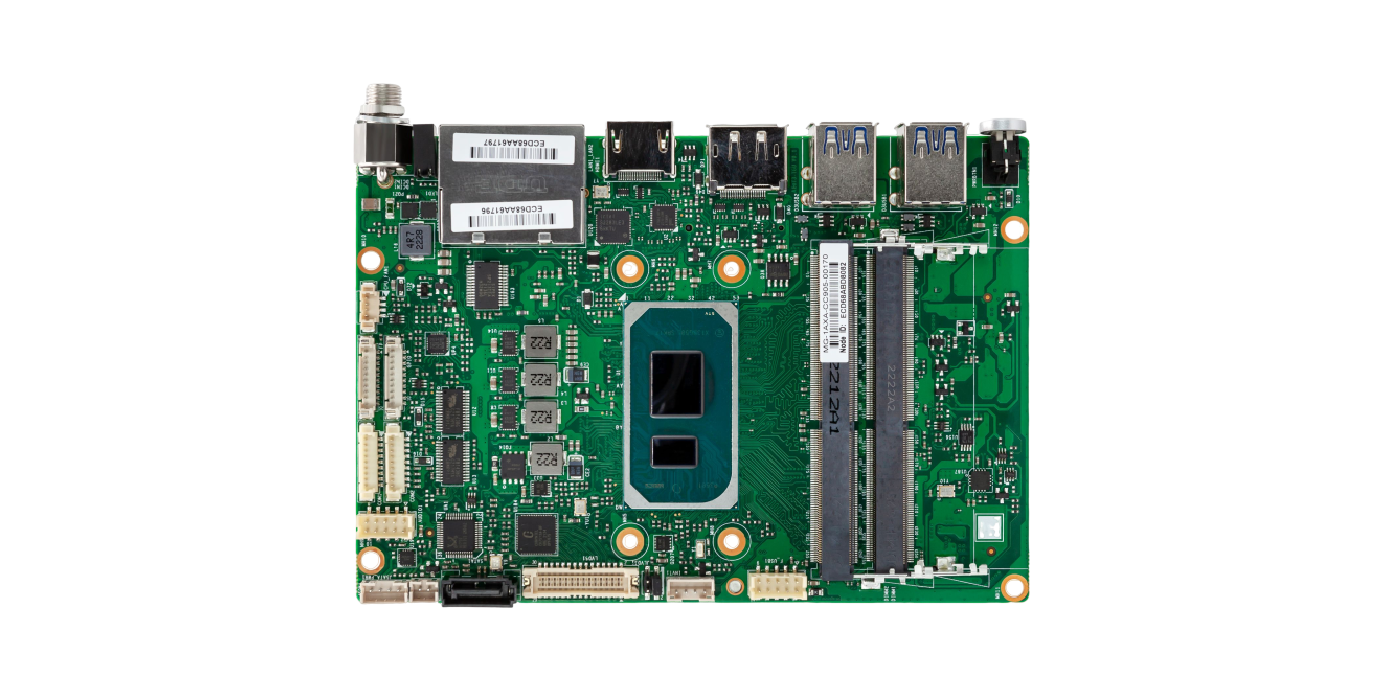

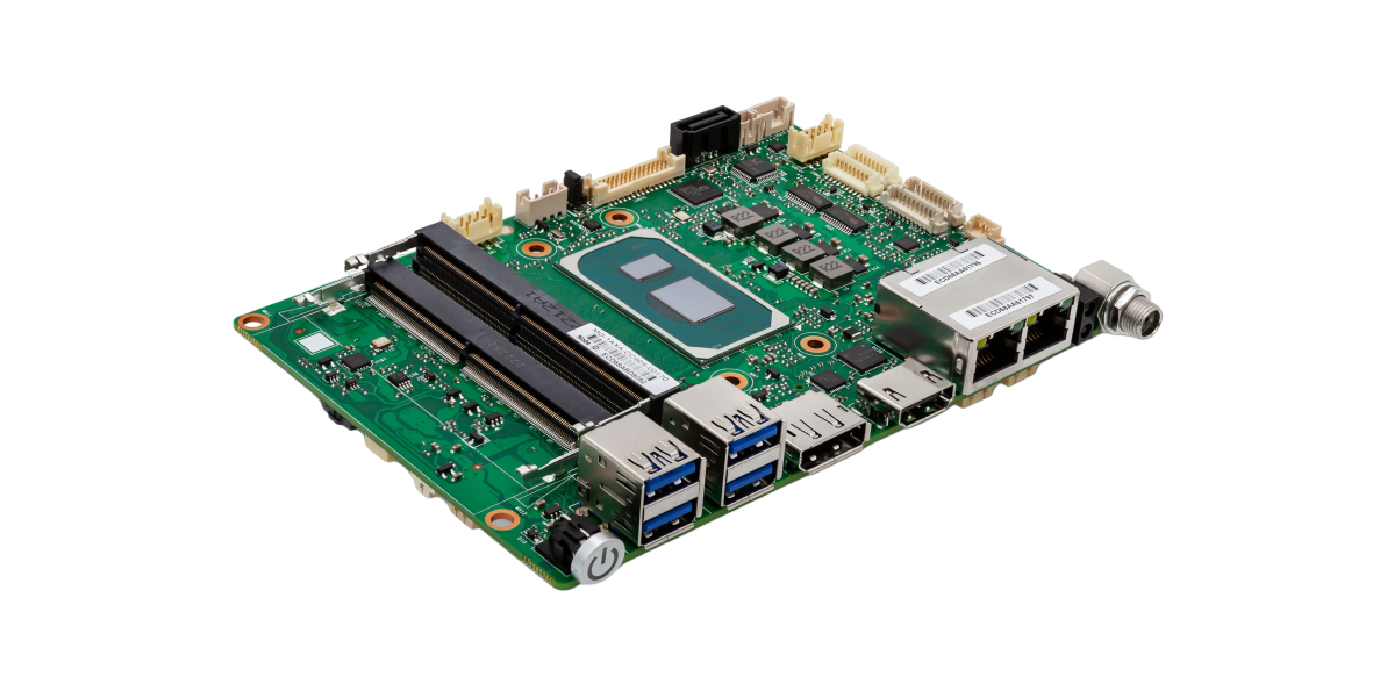

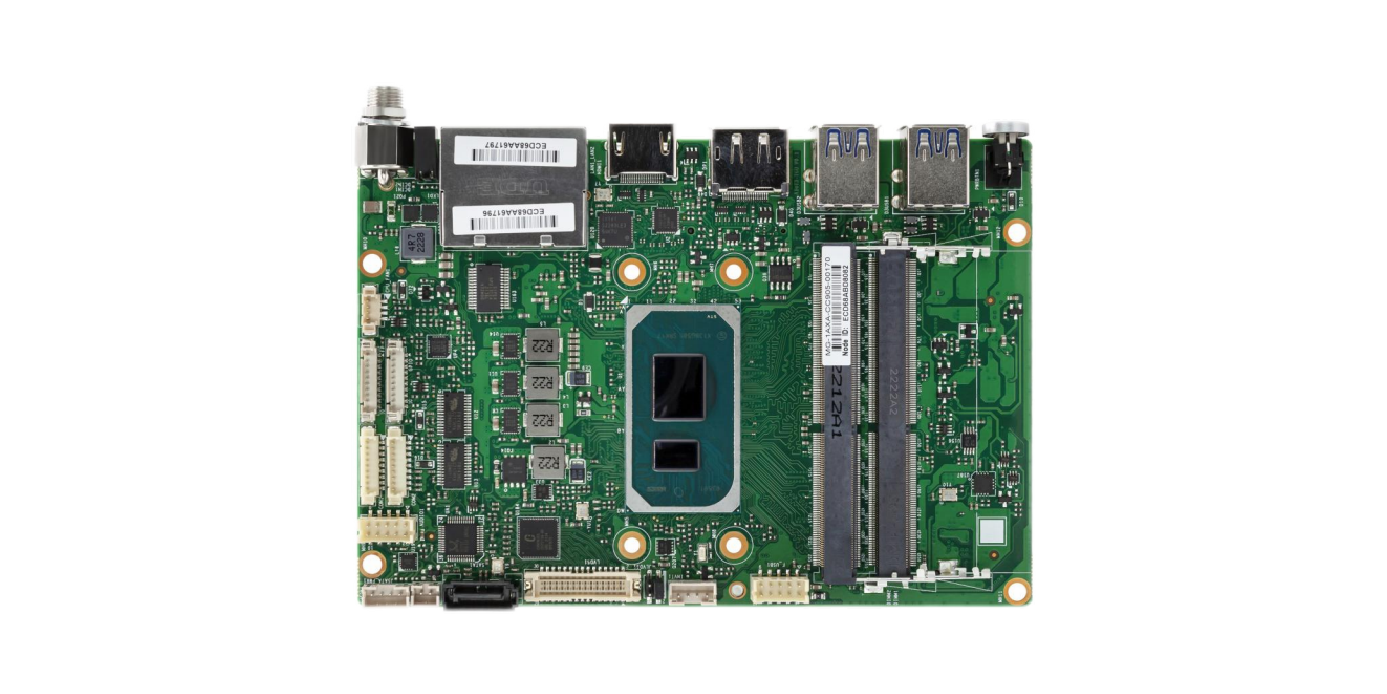

AIoT3-ADU

3.5寸嵌入式单板

接纳Intel? 12th Alder Lake-U系列CPU，低功耗小尺寸，具备较高的集成性和稳固性，普遍应用于工业控制、嵌入式系统和物联网装备等领域。

?: 板载Intel 12th Alder lake U系列低功耗CPU

?: 2条DDR5 SO-DIMM插槽，最大支持64GB

?: M.2 2280 Key-M支持NVMe SSD

?: 支持自力四显HDMI+DP+LVDS+USB Type-C

?: IO富厚，支持2*GbE/6*USB/4*COM/1*CAN

?: 支持M.2 4G/5G模组，M.2 WiFi/BT

?: 接纳高 Tg 宽温 PCB 材质包管宽温稳固

?: 工业级端口防护阻断静电和浪涌

留言咨询营业咨询

规格比照

规格参数

CPU	板载Celeron 7305&7305E /1.0GHz/1P+4E/6T/8MB/15W 或i3-1215U&1215UE /1.2-4.4GHz/2P+4E/8T/10MB/15W 或i5-1235U&1245UE /1.5-4.4GHz/2P+8E/12T/12MB/15W 或i7-1265U&1265UE /1.7-4.7GHz/2P+8E/12T/12MB/15W
芯片组	Intel Alder lake U SOC(On-package Intel 600 Series)
内存	2×DDR5 SO-DIMM内存插槽, 最高支持DDR5-4800, 最大64GB
显示控制器	集成核显Intel UHD for Gen12(i3) 或 Intel Iris? Xe Graphics( i5&i7)
显示接口	四个显示接口，支持自力四显模式 HDMI+DP+LVDS+USB-C Alt. Mode 1 x LVDS: Dual Channel 18/24-bit, up to 1920 x 1200 1 x HDMI 2.0b, up to 4096 x 2160 x 24bpp@60Hz 1 x DP1.4a, up to 4096 x 2304 x 36bpp@60Hz 1 x USB Type-C support DP1.4a Alt. Mode
存储	1个SATA3.0+PWR 2pin 2.0mm 1个M.2 2280 Key-M支持nVMESSD
音频	支持Mic-in+Line-out (2x5Pin Wafer), 支持带功放数字音频输出(3W, 4Pin wafer)
网络	2个Intel高速以太网口: LAN1 i219V,LAN2 i226-V/LM (4KV浪涌防护)

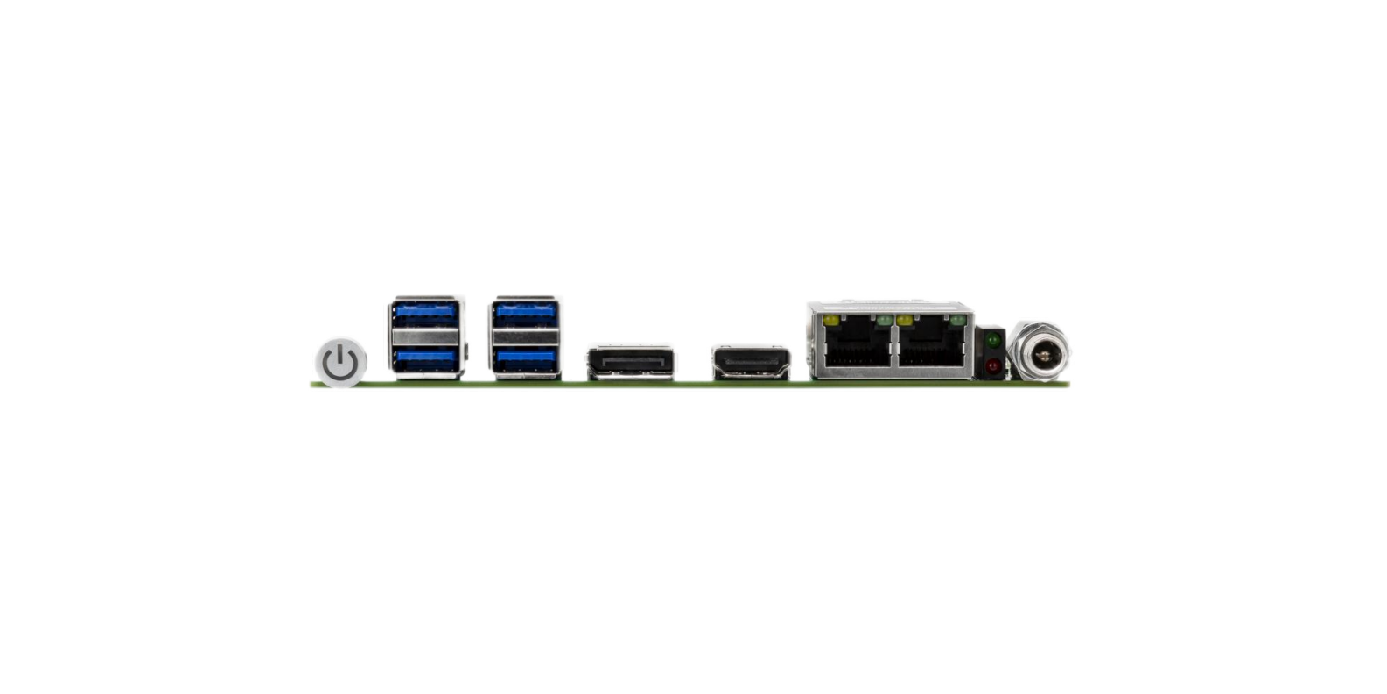

USB	后板边USB Type-C USB3.2 Gen2(support DisplayPort1.4a Alt. Mode) 后板边4个USB3.2 Type-A 板内2个USB2.0
I?C/I?S/SMBus接口	3个4Pin I?C接口, 1个4Pin SMBus接口, Wafer毗连器
串口	COM1, COM2支持 RS232/422/485(BIOS设置) COM3,COM4支持四线RS232
CAN总线	1个3Pin waferCANBus 2.0
数字I/O	8位数字I/O接口（1x10Pin wafer）
TPM/TCM	板载加密芯片SLB9670支持TPM2.0
扩展总线	1个M.2 Key-B3042支持4G/5G无线模块(PCIe x1,USB2.0) 1个M.2 Key-E 2230 (支持CNVI) 可选扩展子卡: Mini-PCIe/2xCOM/1xUSB2.0/PS2KB&MS
事情情形大气条件	当使用常温内存和存储时：-10℃～60℃，相对湿度10%～85%，大气压85~105kPa 当使用宽温内存和存储时：-40~70℃，相对湿度10%～85%，大气压85~105kPa
贮存情形大气条件	温度-40℃～85℃；相对湿度5%～95%(40℃)，大气压85~105kPa
Watch Dog	255级可编程秒/分，支持超时中止或系统复位
BIOS	AMI UEFI BIOS
操作系统	Windows10，Windows11，Linux Ubuntu 21.04
电源	DC 12V~24V带防脱螺丝的DC-Jack (可选2Pin凤凰端子)
PCB尺寸（LxW）	3.5寸：146mm(W)×102mm(D)

规格参数

CPU

板载Celeron?7305&7305E?/1.0GHz/1P+4E/6T/8MB/15W 或i3-1215U&1215UE?/1.2-4.4GHz/2P+4E/8T/10MB/15W 或i5-1235U&1245UE?/1.5-4.4GHz/2P+8E/12T/12MB/15W 或i7-1265U&1265UE?/1.7-4.7GHz/2P+8E/12T/12MB/15W

芯片组

Intel?Alder?lake?U?SOC(On-package?Intel?600?Series)

内?存

2×DDR5?SO-DIMM内存插槽,?最高支持DDR5-4800,?最大64GB

显示控制器

集成核显Intel?UHD?for?Gen12(i3)?或?Intel?Iris??Xe?Graphics(?i5&i7)

显示接口

四个显示接口，支持自力四显模式 HDMI+DP+LVDS+USB-C Alt. Mode 1 x LVDS: Dual Channel 18/24-bit, up to 1920 x 1200 1 x HDMI 2.0b, up to 4096 x 2160 x 24bpp@60Hz 1 x DP1.4a, up to 4096 x 2304 x 36bpp@60Hz 1 x USB Type-C support DP1.4a Alt. Mode

存?储

1个SATA3.0+PWR 2pin 2.0mm 1个M.2 2280 Key-M支持nVMESSD

音?频

支持Mic-in+Line-out?(2x5Pin?Wafer),?支持带功放数字音频输出(3W,?4Pin?wafer)

网?络

2个Intel高速以太网口:?LAN1?i219V,LAN2?i226-V/LM?(4KV浪涌防护)

USB

后板边USB Type-C USB3.2 Gen2(support DisplayPort1.4a Alt. Mode) 后板边4个USB3.2 Type-A 板内2个USB2.0

I?C/I?S/SMBus接口

3个4Pin?I?C接口,?1个4Pin?SMBus接口,?Wafer毗连器

串口

COM1,?COM2支持?RS232/422/485(BIOS设置)?COM3,COM4支持?四线RS232

CAN总线

1个3Pin?waferCANBus?2.0

数字I/O

8位数字I/O接口（1x10Pin?wafer）

TPM/TCM

板载加密芯片SLB9670支持TPM2.0

扩展总线

1个M.2?Key-B3042支持4G/5G无线模块(PCIe?x1,USB2.0) 1个M.2?Key-E?2230?(支持CNVI) 可选扩展子卡:?Mini-PCIe/2xCOM/1xUSB2.0/PS2KB&MS

事情情形大气条件

当使用常温内存和存储时：-10℃～60℃，相对湿度10%～85%，大气压85~105kPa 当使用宽温内存和存储时：-40~70℃，相对湿度10%～85%，大气压85~105kPa

贮存情形大气条件

温度-40℃～85℃；相对湿度5%～95%(40℃)，大气压85~105kPa

Watch?Dog

255级可编程秒/分，支持超时中止或系统复位

BIOS

AMI?UEFI?BIOS

操作系统

Windows10，Windows11，Linux?Ubuntu?21.04

电?源

DC?12V~24V带防脱螺丝的DC-Jack?(可选2Pin凤凰端子)

PCB尺寸（LxW）

3.5寸：146mm(W)×102mm(D)
